Jednotky přesné klimatizace Mitsubishi electric
Firma Mitsubishi Electric vyvinula v roce 2001 nové jednotky přesné klimatizace určené pro chlazení počítačových sálů a technologických místností. Po odzkoušení, testování a změnách týkajících se chladiva, použitého kompresoru a dalších komponentů, které byly zmodernizovány díky technologickému pokroku, se tyto systémy dostaly v roce 2005 do Evropy včetně České republiky.
Klimatizační jednotky přesného chlazení PFD od Mitsubishi Electric vycházejí z technologie VRF CITY MULTI. Z této řady je převzata venkovní jednotka se všemi svými výhodami a s upravenou elektronikou pro "splitové" použití. Vnitřní jednotka je stojanového provedení robustní konstrukce se sáním vzduchu na horní straně jednotky a výfukem upraveného vzduchu dolů do zdvojené podlahy.
Výhody oproti dosavadním systémům přesné klimatizace
Délka vedení chladiva
Jednotky mají jednoduchou instalaci, vzdálenost mezi venkovní a vnitřní jednotkou může být až 150 bm. Převýšení mezi venkovní a vnitřní jednotkou může být až 50 metrů a bez použití tzv. sifonů. Toto značně zjednodušuje a zrychluje instalaci jednotek.
Úspornost
Díky technologii VRF má systém vysokou účinnost a plynulou regulaci. Oproti původně vyvinuté verzi má nový kompresor o cca 1 kW nižší příkone. Pracuje s ekologickým chladivem R410a. Je použit nový typ invertru se sběrnicí typu AC místo dříve používané DC pro řízení výkonu kompresoru. Dále je změna tvaru lopatek u axiálního ventilátoru a řízení jeho otáček pomocí nového typu motoru s invertrem. Nový výměník s vylepšenou cirkulací a nižší tlakovou ztrátou též pomáhá k úspornosti. Koeficient COP (poměr výkonu ku příkonu) je 3,01. Plynulá regulace je pomocí frekvenčního měniče od 17 % do 100 % s 85 skoky. Díky těmto parametrům je zařízení nejúspornější ve své kategorii.
Vysoký podíl citelného chladu
Další výhodou je vysoký podíl citelného chladu (SHF=0,93). Toto je dáno optimalizací a konstrukcí vnitřní jednotky a inverterovou technologií, která řídí kompresor. Tímto je výparná teplota posunuta výše a nedochází k nadměrné kondenzaci vody. Toto je zřejmé z HX diagramu kde je možno tento průběh zakreslit.
Obr. 1 - Průběh chlazení v HX diagramu u klasického systému a u systému Mitsubishi Electric.
Díky tomuto průběhu není potřeba, aby ve vnitřní jednotce byl energeticky náročný elektrický dohřev a zvlhčovač.
Kompaktní rozměry
Vnitřní jednotka má velice malé a kompaktní rozměry. Šířka jednotky PFD-P250 je 1380mm, hloubka jen 780 mm a výška 1950 mm. Kompresor je umístěn ve venkovní jednotce a né ve vnitřní jak je u těchto systémů obvyklé. Tímto se též dosáhne i nižší hlučnosti u vnitřní jednotky.
Rozsah použití a tolerance teplot
Výrobce garantuje chod systému do venkovní teploty -15 st. Celsia. Vnitřní teplotu je možno nastavit v rozmezí od 14 do 28 st. Celsia. Tolerance vnitřní teploty je v rozmezí ± 1 st. Celsia.
Obr. 2 - Průběh regulace teploty PFD systému a standardního systému ON/OFF.
Výkonové velikosti a typy jednotek
Jednotky PFD se vyrábějí ve dvou výkonových velikostech. A to o výkonu 28 kW s označením vnitřní jednotky PFD-P250VM-E a venkovní jednotkou PU(H)Y-P250YGM-A (je možno připojit i jednotku, která umí topit). Druhou velikostí je jednotka o výkonu 56 kW s označením PFD-P500VM-E. Na tuto jednotku můžeme připojit jednu venkovní jednotku s označením PUHY-P500YGM-A, nebo dvě venkovní jednotky PU(H)Y-P250YGM-A. U druhé možnosti nám poté systém funguje s dvěma samostatnýma okruhy a je možno ho použít i jako systém s chlazením na 28 kW se 100 % zálohou. Případně mohu tuto kombinaci využít pokud budu mít problém s prostorovým umístěním jedné velké venkovní jednotky a v případě umístění dvou menších jednotek nebude problém. Další možností je napojení venkovní jednotky chlazené vodou s označením PQHY-P250YGM-A.
Obr. 3 - Možnosti připojení venkovních a vnitřních jednotek
Funkce autorestartu
Samozřejmostí jednotek je funkce autrestartu. Po obnovení přívodu elektrického proudu jednotka startuje po 20 vteřinách. Pokud máme více systému v jednom objektu a propojíme je mezi sebou, pak jsme schopni z důvodu zatížení elektrické sítě zajistit jejich postupné spínání po jedné vteřině. Tzn., že první jednotka naběhne po 20 vteřinách, druhá po 21 vteřinách, třetí po 22 vteřinách,... dvacátá po 40 vteřinách od obnovení dodávky elektrického proudu.
Obr. 4 - Graf postupného spínání jednotek
Centrální ovládání
Samozřejmostí je možnost napojení systémů na centrální ovladač G(B)-50A a TG-2000A. Poté jsme schopni jednotky ovládat i pomocí internetu, máme zpětnou vazbu o chodu jednotek včetně hlášení poruch e-mailem s možností přeposílání na mobilní telefon formou SMS.
Příklady použití
Mezi největšího zákazníka s těmito systémy patří japonská firma KDDI Shibuya Data Center se 154 systémy PFD-P500. Další známé japonské firmy používající tyto systémy jsou např. Honda (Laboratoře v Ashikaga), Mitsubishi Motors, Mitsubishi Electric, Asahi...
 |
 |

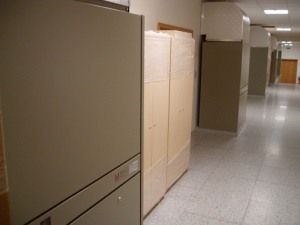

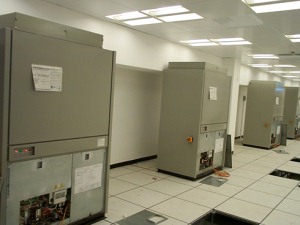

Obr. 5 - Ukázky instalací vnitřních jednotek PFD
V České republice tyto systémy využívají např.tyto firmy: Tiscali, ČDT Telematika, ČEZ, Telefonica, Magistrát hlavního města Prahy, RED HAT...
