Tepelná čerpadla pro vytápění a chlazení rodinných domků

9.1.2002
Ing. Stanislav Houdek
ISH Klima
Firemní

Typ voda-voda

Tepelná čerpadla řady ILA plně uspokojují široké požadavky trhu pro vytápění a chlazení rodinných domků a malých podnikatelských objektů. Tato reverzibilní tepelná čerpadla typu AURÉA série ILA voda/voda splňují požadavky normy Eurovent.Tato certifikace zaručuje kvalitu a úspornost zařízení. Tyto jednotky jsou konstruovány jako monobloková kompaktní zařízení, produkující topnou a chladící vodu. Pracují s ekologickým chladivem R407C.


Použití tepelných čerpadel

Používají-li se samostatně pro topení, mohou napájet jak podlahové topení, tak radiátory. Podlahové topení v obývacích pokojích zajistí příjemné teplo vyzařováno rovnoměrně bez citelného proudění tepla a bez bodových zdrojů tepla. S koncovými jednotkami, fancoily v patře EOLIS,UTR,MAJOR 2 a v ložnicích je možné docílit během chvilky rovnoměrného prohřátí vzduchu. Tyto jednotky umožňují rychle pokoj vytopit na danou teplotu (zajistit tzv.homogenizaci teplot), v závislosti na využívání místnosti, přičemž je možné naprogramovat - nastavit teplotu v každé místnosti.

Provozní podmínky

Režim topení - voda max.teplota 50/45°C
Režim chlazení - voda min.teplota 7/12°C


Typová řada

Tepelná čerpadla typu AURÉA série ILA jsou konstruována pro režim topení s možností reverze pro chlazení. Jednotky ILA jsou určeny pro celoroční provoz. Celá výkonová řada AURÉA serie ILA velikost 20Z-30Z-40Z-50Z-60Z-70Z-80Z je vybavena 1 kompresorem s 1 chladícím okruhem.

Popis standardního vybavení jednotky AURÉA série ILA

  • Jednotky musí být instalovány v bezpečné místnosti, chráněné před nepřízní počasí a mrazem.
  • Zařízení jsou dodána v provozuschopném stavu (zkoušky a regulace byly provedeny v závodě).
  • Hermetický Scroll kompresor s vnitřní ochranou motoru čidlem ve vinutí (termokontakt)
  • Výparník + kondenzátor s pájeným deskovým výměníkem z nerezové oceli AISI 316 s tepelnou izolací.
  • Elektrorozvaděč a dálkový ovladač: 230 V-1 fáz. - 50 Hz (modely 20-30) a 400 V-3 fáz. (modely 40 až 80).
  • Elektronický modul pro regulaci, sledování a řízení, s mikroprocesorem MRS 5.1.
  • Do topného okruhu je nutné zabudovat hydraulický modul s tepelně izolovaným zásobníkem ,expanzní nádobou a ochranou proti zámrazu, vypouštěcí kohout, oběhové čerpadlo ,bezpečnostní termostat v boileru, snímač tlakové diference na vodě a hlídač průtoku.
  • Opláštění je vyrobeno z galvanicky upraveného plechu se základním lakem s protihlukovou izolací
  • Variantní řešení připojení urychluje a usnadňuje připojení zařízení na topný okruh.
  • Dva možné typy regulace-podle teploty zpětné vody nebo podle ekvitermní regulace teploty vody(na základě venkovní teploty vzduchu).Systém M+R umožňuje kontrolu provozních parametrů,zobrazení teploty topné nebo chladicí vody.
  • M+R diagnostikuje hlavní závady: HP(vysoký tlak) - BP (nízký tlak), průtok vody, protimrazová ochrana (závada úrovně 0,1,2).Na jednotce jsou osazena 2 protimrazová čidla (ve vodě a chladivu )a provozní čidla chladící a topné vody (na přívodu vody do výměníku).V okruhu jsou osazeny tlakové bezpečnostní a vypouštěcí ventily a redukční ventil Biflow .
  • Jednotka je vybavena bezpečnostním cyklem ANTI-COURT.
  • Dálkové ovládání tepelného čerpadla zajišťuje centrální programátor a pokojové termostaty.
  • Příslušenství :propojovací hadice,antivibrační podložky,souprava pro podlahové chlazení/vytápění.
  • Jednotky ILA jsou vyráběny v souladu se směrnicemi (89/392 CEE, novelizovaná), CEM (89/336 CEE)
(1) Chladící výkony uvedené pro ledovou vodu 7oC/12oC režim kondenzátoru 30oC/35oC.
(2) Tepelné výkony uvedené pro teplou vodu 45oC/40oC režim kondenzátoru 10oC/5oC.
Stručný přehled výkonů
ILA 20Z 30Z 40Z 50Z 60Z 70Z 80Z
Počet okruhů
1
Chladící výkon (1) kW 5,2 6,6 9,2 11,3 13,5 16,3 x
Příkon (1) kW 1,4 1,7 2,4 3,0 3,7 4,3 x
Tepelný výkon (2) kW 5,9 7,6 10,5 12,8 15,5 18,5 x
Příkon (2) kW 1,8 2,2 3,1 3,8 4,5 5,3 x
C.O.P.
3,27 3,45 3,38 3,36 3,44 3,49 x


* Směs ethylenglykolu, hmotnostní koncentrace 30 %, teplota zmrazení -14,5oC
Funkční omezení
ILA Chlazení Topení

Maximální průtok čisté
vody ve vnějším výměníku		 Minimální průtok čisté vody
ve vnitřním a vnějším výměníku m3/h		 Minimální průtok vody + glykol
ve vnitřním a vnějším výměníku m3/h*
20Z 0,24 0,76 0,85
30Z 0,31 1,0 1,1
40Z 0,43 1,5 1,3
50Z 0,53 1,9 1,6
60Z 0,65 2,3 1,9
70Z 0,77 2,7 2,35
80Z 0,87 3,1 2,65

K: korekční koeficient
Hodnoty načtené v příručce:
Pf :Chladící výkon podle přehledové tabulky
Pa:Příkon kompresoru podle přehledových tabulek.
ΔP:Tlaková ztráta vody podle křivek, pro příslušnou korigovanou hodnotu průtoku (Qc).
Korigované hodnoty podle výše uvedených výpočtů:
Pfc: Korigovaný chladící výkon
Qc: Korigovaný průtok, ledová voda nebo teplá voda.
ΔPc: Korigovaný odpor proti průchodu vody, výměník nebo kondenzátor.
VÝPOČTOVÉ KOEFICIENTY - SOUČINITELE PRO SMĚS VODY S GLYKOLEM
Objemová koncentrace glykolu: 30 %

KOREKCE K KLADNÝ REŽIM
Výpočetní vzorec		 K NEGATIVNÍ REŽIM
Výpočetní vzorec
Vnější
výměník		 Chladící výkon 0,98 Pfc = Pf x 0,98 1,00 viz. přehl.tabulka
Průtok ledové vody 1,05 Qc = (Pfc x 0,86)/ΔT x 1,05 1,10 Qc = (Pfc x 0,86)/ΔT x 1,05
Odpor proti průchodu vody 1,15 ΔPc = ΔP x 1,15 1,30 ΔPc = ΔP x 1,30
Průměrný režim
12 / 7°C
Viz. tabulka
Vnitřní výměník Chladící výkon 0,97 Pfc = Pf x 0,97

Průtok teplé vody 1,05 Qc = (Pfc + Pa)/Δ x 0,86 x 1,05

Odpor proti průchodu vody 1,10 ΔPc = ΔP x 1,10

Průměrný režim
35 / 40 °C


Technické charakteristiky
I L A 20Z 30Z 40Z 50Z 60Z 70Z 80Z
Kompresor Počet 1
Typ Hermetický SCROLL
Otáčky [ot./min] 2900
Objem R407C [kg] 0,59 0,72 0,85 1,0 1,10 1,40 1,50
Regulace výkonu [%] 100 - 0
Vnitřní
výměník		 Počet 1
Typ Pájený deskový výměník
Počet okruhů 1
Objem vody [l] 0,50 0,90 2,09 2,09 2,09 2,66 2,66
Vnější
výměník		 Počet 1
Typ Pájený deskový výměník
Počet okruhů 1
Objem vody [l] 0,50 0,90 2,09 2,09 2,09 2,66 2,66

Elektrické charakteristiky
I L A 20 30 40 50 60 70 80
Typ napětí 230V /1/50 Hz 400V/3/50 Hz + Uzemňovací vodič
Jmenovitý proud jednotky pro napětí
230V
400V 		14 18,5

9,5 11,5 14,5 14,5 x
Průřez kabelů [mm2] 2,5 4 1,5 2,5 2,5 2,5 x
Jistič [A] 25

Hladina akustického tlaku zvuku 5 metrů od stroje, 1,5 metrů nad zemí, ve volném poli, směrovost 2
Hladina hluku
I L A 20 30 40 50 60 70 80
Celková hladina akust.tlaku dB(A) 38 40 42 42 43 44 x

Rozměry

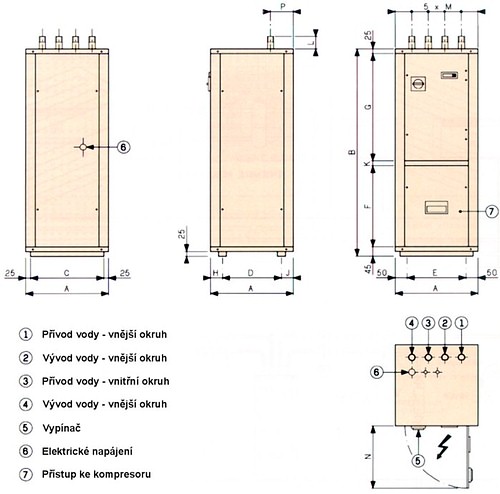

AURÉA ROZMĚRY Průměr přípojky Hmotnost [kg]
A B C D E F G H J K L M N P (1) (2) (3) (4)
20 400 1050 350 273 300 410 540 63,5 63,5 30 59 80 275 60 ¾;" ¾" 73
30 80
40 500 1290 450 313 400 475 710 114 73 35 63 100 375 80 1¼" 1¼" 102
50 108
60 122
70 127
80 129

Tepelná čerpadla typ vzduch-voda

Tepelná čerpadla řady ILZHE plně uspokojují široké požadavky trhu pro vytápění a chlazení rodinných domků a malých podnikatelských objektů.Tepelná čerpadla AQUACIAT série ILZHE vzduch / voda splňují požadavky normy Eurovent. Tato certifikace zaručuje kvalitu a úspornost zařízení. Tyto jednotky produkující teplou a chladící vodu jsou standardně vybavené elektrickým pomocným ohřevem, který zajišťuje doplňkové řešení vytápění v extrémních podmínkách pří teplotách
pod - 10oC.

Použití tepelných čerpadel

Používají-li se samostatně pro topení, mohou napájet jak podlahové topení, tak radiátory.
Pokud se používají pro vytápění i klimatizaci, je nutné je připojit k rozvodu fancoilů (UTR, EOLIS,Major2, UTA atd.) nebo podlahovému rozvodu pro vytápění / chlazení, v případě smíšené instalace k podlahovému rozvodu pro vytápění/chlazení v přízemí a k rozvodu pro fancoily v patře.

Provozní podmínky

  • Režim topení - voda max.teplota 45/40°C
  • Režim chlazení - voda min.teplota 7/12°C

Typová řada

Tepelná čerpadla typu AQUACIAT série ILZHE jsou konstruována pro režim topení s možností reverze pro chlazení. Jednotky ILZHE jsou určeny pro provoz při venkovní teplotě až do -10oC (při venkovních teplotách nižších než -10oC je kompresor odstaven z provozu (topný faktor je při této teplotě cca 1,1 až 1,75) a vytápění je plně zajištěno instalovaným elektrickým ohřevem, s instalovaným topným výkonem pro zajištění 100% požadovaného výkonu tepelného čerpadla. Celá výkonová řada AQUACIAT ILZHE, velikost 15-22-30-50-65-90-130 je vybavena 1 kompresorem s 1 chladícím okruhem.

Popis standardního vybavení jednotky AQUACIA série ILZHE

  • Scroll kompresor ( s výjimkou modelu 15: rotační kompresor)
  • Výparník / kondenzátor s pájeným deskovým výměníkem z nerezové oceli AISI 316.
  • Vzduchový kondenzátor s axiálním ventilátorem.
  • Celoroční provoz s regulací kondenzačního tlaku s plynulou regulací otáček ventilátoru kondenzátoru.
  • Elektrorozvaděč a dálkový ovladač: 230 V-1 fáz. - 50 Hz (modely 15-22-30) a 400 V-3 fáz. (modely 50 až 130).
  • Elektronický modul pro regulaci, sledování a řízení, s mikroprocesorem MRS 5.1.
  • Zabudovaný hydraulický modul s tepelně izolovaným zásobníkem ,expanzní nádobou na 4 bary a ochranou proti zámrazu, vypouštěcí kohout, oběhové čerpadlo 4/3/1 rychlostní (model 15/22,65/90,130),bezpečnostní termostat v boileru,snímač tlakové diference na vodě.
  • Opláštění je vyrobeno z galvanicky upraveného plechu se základním lakem.
  • Variantní řešení hydraulického připojení urychluje a usnadňuje připojení zařízení na topný okruh.
  • Dva možné typy regulace-podle teploty zpětné vody nebo podle ekvitermní regulace teploty vody(na základě venkovní teploty vzduchu). Systém M+R umožňuje kontrolu provozních parametrů,zobrazení teploty topné nebo chladicí vody.
  • M+R diagnostikuje hlavní závady: HP(vysoký tlak)- BP (nízký tlak), průtok vody, protimrazová ochrana (závada úrovně 0,1,2). Na jednotce jsou osazena 2 protimrazová čidla (ve vodě a chladivu )a provozní čidla chladící a topné vody (na přívodu vody do výměníku).V okruhu jsou osazeny tlakové bezpečnostní a vypouštěcí ventily. Jednotka je vybavena bezpečnostním cyklem ANTI-COURT.
  • Dálkové ovládání tepelného čerpadla zajišťuje centrální programátor a pokojové termostaty.
  • Příslušenství: propojovací hadice,antivibrační podložky,souprava pro podlahové chlazení/vytápění.
  • Jednotky ILZHE jsou vyráběny v souladu se směrnicemi (89/392 CEE, novelizovaná), CEM (89/336 CEE).
Poznámka: Tabulka stručného přehledu podle podmínek EUROVENT.
*) Tepelný výkon nebere v úvahu odmrazovací cykly.

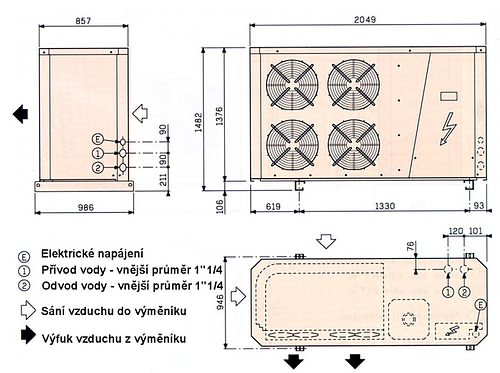

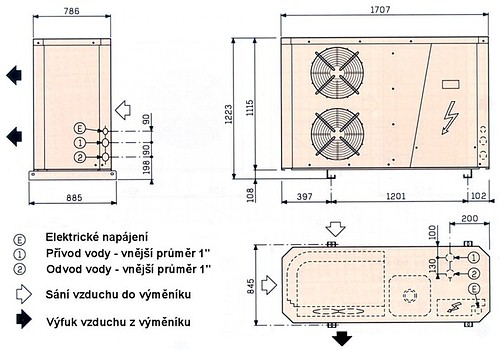

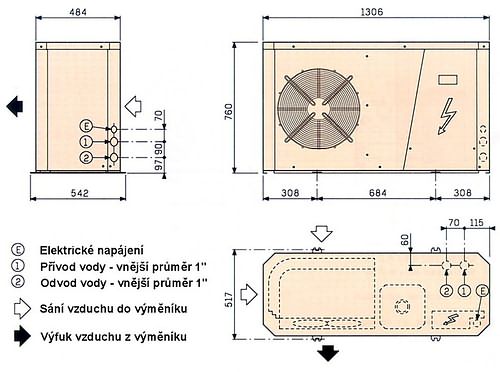

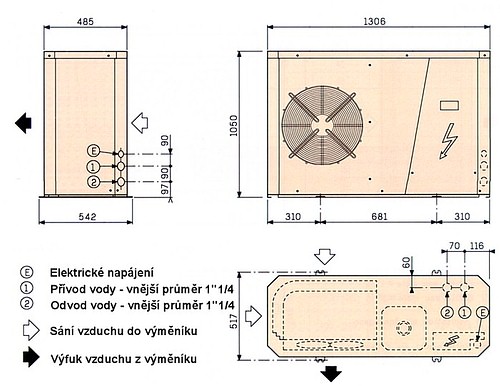

VÝKONY AQUACIAT ILZHE R 22 R 407 c
MODEL 15 22 30 50 65 90 130
Voda 12 / 7oC Chladící výkon kW 3,03 5,14 7,2 11,6 15,0 20,6 28,8
Vzduch 35oC BS Příkon kW 1,3 2,2 3 4,8 6,3 8,6 12,1
Voda 40/ 45oC Tepelný výkon kW 4 6,7 9,1 13,3 18,1 24,5 34
Vzduch 7oC BH/6oC BH Příkon kW 1,3 2,2 3,0 4,8 6,2 8,8 12,1
Voda 40 / 45oC* Tepelný výkon kW 2,3 4 5,5 7,8 11,0 17,4 24
Vzduch 7oC BS/8oC BH Příkon kW 1,2 2 2,7 4,5 5,9 8,5 11,2
Voda 30 / 35oC* Tepelný výkon kW 3,9 6,7 8,9 13,5 18,1 24,8 34,1
Vzduch 7oC BS/6oC BH Příkon kW 1,1 1,8 2,5 3,9 5,0 7,3 9,9
Hladina hluku dB (A) Léto 64 64 67 75 76 76 76
Zima 61 65 65 73 74 75 75
Napájecí napětí

230 V -1f - 50 Hz 400 V -3f+N - 50 Hz


* pod tuto hranici je produkce teplé vody zajišťována pomocným odporovým ohřevem
** Přesvědčte se, zda se vždy pohybujete v rozmezí maximálního a minimálního průtoku.
Maximální přípustné procento monoethylenglykolu: 15 %.
OMEZUJÍCÍ PODMÍNKY PROVOZU - TEPELNÉ ČERPADLO
AQUACIAT série ILZHE 15 22 30 50 65 90 130
Pro topení Venkovní teplota Max oC 24
Min oC -10*
Teplota teplé vody
na výstupu		 Max oC 50
Min oC 25 20
ΔT teplé vody Max oC
10**
8** 8** 8** 8**


Min oC
5
3 3 3 3

Průtok m3/h Max oC 1,5 1,75 2,5 5,5 5,5 10 10


Min oC 0,6 0,8 1,1 1,9 2,5 3,4 4,5
Pro chlazení Venkovní teplota Max oC


43




Min oC

+15°C

-5°C

Teplota studené vody na výstupu Max oC


20




Min oC
5

7


DT studené vody Max oC

Viz. níže uvedené křivky





Min oC







Průtok m3/h Max oC 1,5 1,75 2,5 5,5 5,5 10 10


Min oC 0,6 0,8 1,1 1,9 2,5 3,4 4,5


Aquaciat 15 a 22
Aquaciat 30


AQUACIAT série ILZHE 15 22 30
Hmotnost v kg Bez náplně 135 170 185
Za provozu 165 200 225


Aquaciat 50 a 65
Aquaciat 90 a 130


AQUACIAT série ILZHE 50 65 90 130
Hmotnost v kg Bez náplně 325 345 470 540
Za provozu 380 395 630 700


Technické parametry
AQUACIAT série ILZHE 15 22 30 50 65 90 130
Kompresor Počet
1
Typ - hermetický
rotační scroll
Otáčky ot./min 2900
Chladící kapalina
R22 R407C
Regulace výkonu % 0-100
Výměník Typ
Měděné trubky, hliníkové lamely
Typ ventilátoru
Axiální, přímohnaný
Počet a průměr
1/Ø450 mm 2/Ø450 mm 4/Ø450 mm
Výkon motoru (max) W 110 2 x 150W 4 x 150W
Otáčky (max) ot/min 690 880
Průtok vzduchu m3/h 2800 2600 2800 6900 6600 13200 12800
Výměník
voda / freon		 Počet
1
Typ
Deskový pájený nerezový
Hydraulický
modul		 Objem vody l 0,8 1 1,4 2,3
Kapacita boileru l 30 40 80 160
Objem expanzní nádoby l 4 6 8 12
Tlak expanzní nádoby bar 0,5 1,5
Max. objem celého okruhu l 166 288 432
Topná elektrická tělesa
Počet sekcí o výkonu		 kW 4,5
3x1,5		 6,9
3x2,3		 12
3x2,4		 18,4
3,7+2x7,3		 22
3x7,3		 30
2x7,6+15		 45
3x15


* 5 metrů od přístroje, 1,5 metru nad zemí, volné pole, směrovost 2
Hladina hluku *
AQUACIAT série ILZHE 15 22 30 50 65 90 130
Režim Topení dB (A) 42 42 45 53 54 54 54
Chlazení dB (A) 39 43 43 51 52 53 53


Elektrické parametry
AQUACIAT série ILZHE 240 V - 1 fáz. - 50 Hz+ Zem + Nulový vodič 400V - 3fáz.-50Hz+ Zem + Nulový vodič
15 22 30 50 65 90 130
Kompresor Maximální provozní proud [A] 10,2 13,6 18,7 10 13,3 17,9 25,6
Ventilátor Jmenovitý proud ventilátoru [A] 0,6 0,6 0,6 1,5 1,5 3 3
Kompresor
+ventilátor		 Maximální provozní proud [A] 10,8 14,2 19,3 11,5 14,8 20,9 28,6
Topná tělesa Výkon jednotlivého tělesa [kW]
Výkon celkový [kW]		 3x1,5
4,5		 3x2,3
6,9		 3x4
12		 3,7+2x7,3
18,4		 3x7,3
22		 2x7,6 + 15
30		 3x15
45
Jmenovitý proud jednotl.tělesa [A]
Jmenovitý proud celkový [A]		 6,5
19,5		 10
30		 17,4
52,2		 9,2
30,4		 10,6
31,8		 18,9
59,5		 21,7
65,1
Čerpadlo Příkon minimální/maximální [W] 47 - 115 82 - 178 100 -215 121 - 325 121 - 325 900 900
Jmenovitý proud minim./maxim. [A] 0,27-0,51 0,43 -0,83 0,76 -,92 0,35- 0,65 0,35 - 0,65 1,8 1,8
ILZHE Celkový jmenovitý proud jednotky [A] 25,5 36 56,5 33 37,7 60,8 74,1
Průřez-kabel mm2 3 G 4 3 G 6 3 G 10 4 G 6 4 G 6 4 G 16 4 G 25
Jištění A 32 40 63 40 40 63 80
