ELYSATOR - švýcarský high-tech výrobek
V současné době je ve vytápění i klimatizaci naprostou samozřejmostí využívání inteligentních regulačních prvků a přesných armatur citlivých na čistotu topného média. ELYSATOR odstraňuje problém koroze v topných systémech, u systémů s podlahovým vytápěním zabraňuje pak jejich následnému zanášení kalem a ucpávání.
Elektrolytická protikorozní ochrana a stabilizace topných systémů bez chemikálií a přívodu elektrické energie zajišťuje provozní spolehlivost a pomáhá šetřit náklady.
Funkce zařízení
Černá voda v topných systémech ukazuje na pokročilý průběh koroze, způsobené reakcí volného kyslíku pronikajícího do topné vody z okolního vzduchu (přes netěsné ventily, oběhová čerpadla, systém podlahového vytápění apod.).
Vzniklý produkt oxidace, Fe3O4 (magnetit), se chová jako brusný prášek, se všemi nepříznivými následky pro všechny části topného systému. Dochází k silnému zakalení vody s následným vlivem na zanášení potrubí, poruchovou funkci regulačních prvků, měřičů tepla, podpora vzniku kotelního kamene apod.
Jako účinné protiopatření lze k topnému systému připojit paralelné zařízení Elysator tak, aby přes něj protékala část topné vody. Průtok musí být seřízen tak, aby zařízením protekl celý objem topného systému jedenkrát (u systémů s podlahovým vytápěním třikrát) za 24 hodin.
Princip činnosti:
Vestavěná speciální hořčíková anoda reaguje úměrně s agresivitou a vodivostí topné vody. Hořčík se rozpouští ve formě hydroxidu, což se projeví zvýšenou alkalitou vody (pH 9 až 10), optimální pro všechny topné systémy.
Vytvářející se stálý nadbytek vodíkových iontů se váže během cirkulace s volným kyslíkem pronikajícím do systému - na vodu. Případný vápník, obsažený ve vodě, se mění na uhličitan vápenatý, který vytváří na stěnách tenkou ochrannou vrstvu, nebo se usazuje v Elysatoru ve formě jemného vločkového kalu.
Tímto zařízením byly úspěšně vybaveny desítky topných systémů velkých objektů (blokové kotelny, školy, nemocnice, továrny apod.), kde byly nasazeny typy 50 a 100. Pro menší objekty jsou používány typy 10 a 25.
Pro svoje vynikající ochranné a stabilizační vlastnosti je Elysator určen pro nové, ale především pro veškeré rekonstruované a modernizované topné systémy (blokové kotelny, výměníkové stanice, systémy s termostatickými ventily, měřením tepla ...).
Vhodná velikost Elysatoru se určuje podle níže uvedené směrné tabulky.
Elysator nevyžaduje napájení el. energií a požadavky na jeho údržbu jsou minimální. Kromě občasné kontroly měřícího přístroje a odkalení zařízení je nutné pouze přibližně po pěti letech provozu vyměnit ochrannou anodu (závisí na množství doplňované vody a její kvalitě).
Upravená topná voda má stále optimální složení, nezávislé na tom, kolik vody bylo doplněno, neobsahuje volný kyslík a její alkalita chrání topný systém před korozí. Elysator nemá zásadní vliv na tvrdost vody.
Volba velikosti Elysatoru
Volba vhodného typu se řídí objemem topného systému
| objem vody v systému (m3) | ||||
| systém s radiátory | 1,5 | 5 | 10 | 30 |
| podlahové topení | 1,0 | 2,5 | 7,5 | 20 |
| ELYSATOR typ | 10 | 25 | 50 | 100 |
Technická data:
| Materiál: | ocel | |
| Izolace: | pěnová hmota (bez freonů) | |
| Max. provozní přetlak: | 0,6 MPa | |
| Max. provozní teplota: | 90 oC (vyšší teplota po konzultaci) |
| Rozměry v mm | Typ 10 | Typ 25 | Typ 50 | Typ 100 | Typ 100S | |
|---|---|---|---|---|---|---|
| A | Výška celkem | 560 | 860 | 900 | 1150 | 1300 |
| B | Průměr reaktoru | 280 | 355 | 420 | 495 | 495 |
| C | Kontrolní otvor | 75 | 140 | 140 | 160 | 160 |
| D | Vstup-výstup | 620 | ||||
| E | Vstup-spodní hrana | 182 | ||||
| F | Minim. odstup | 400 | 600 | 700 | 950 | 950* |
| Připojení | 1/2"G | 1/2"G | 3/4"G | 3/4"G | ||
| Odvzdušnění | 3/8"G | |||||
| Vypouštění-odkalení | 3/4"G | |||||
* U modelu 100S = volný prostor nad přístrojem

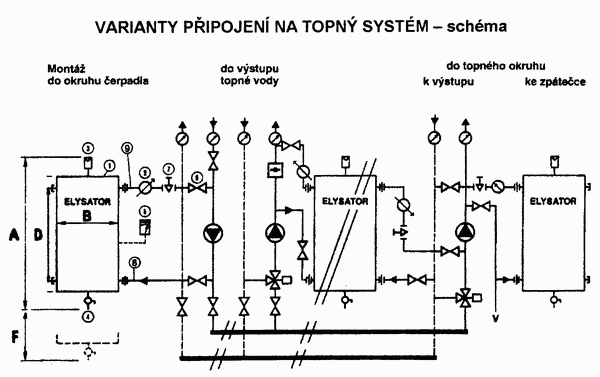

| Legenda | |||
| součást dodávky ELYSATOR | součást dodávky stavby | ||
| 1. | ELYSATOR | 6. | uzavírací ventil |
| 2. | průtokoměr | 7. | regulační ventil |
| 3. | odvzdušňovací ventil | 8. | vstup vody |
| 4. | vypouštěcí kohout | 9. | výstup vody |
| 5. | indikátor anodového proudu | V | doplňovací voda |
Doporučení:
V nových topných systémech provést propláchnutí po 1 až 3 měsících provozu, později 1x za rok. Ve stávajících (starších) topných systémech bývá voda silně znečištěná a obsahuje chemikálie upravující vodu. Doporučuje se vodu vypustit a napustit novou (pokud má větší tvrdost, lépe kvalitně chemicky upravenou). Teprve potom Elysator instalovat. V tomto případě propláchnout Elysator v prvním měsíci používání několikrát, dále pak 1x za rok.
Kontrola procesu úpravy vody
Měřící přístroj KAT indikuje funkci Elysatoru. Pokud je ručička v modrozeleném poli, pracuje zařízení správně. Kontrolní tlačítko T přemostí (zkratuje) měřící přístroj a ručička klesne do červeného pole. Při puštění tlačítka se zjistí, zda elektrolýza skutečně probíhá (ručička se vrátí zpět do modrozeleného pole). Jestliže tomu tak není, je třeba provést servis přístroje, event. vyměnit spotřebovanou magnesiovou anodu.
Pozor:
Je-li topná voda čistá a neutrální, může být její vodivost nízká a měřící přístroj ukazuje modrozelené pole. Proto by se měla doplňovací voda napouštět přímo do Elysatoru. Roste-li hodnota na ukazateli, potom je jeho funkce v pořádku i při indikované malé hodnotě na stupnici měřícího přístroje.
Výměnu magnesiové sondy provádí pověřená servisní organizace.
Upozornění
Topný systém musí být naplněn vodou, která splňuje požadavky ČSN 07 7401. Kvalitu topné a doplňovací vody je nutno pravidelně kontrolovat podle provozního předpisu kotelny. Voda v systémech, vybavených zařízením Elysator, nepotřebuje být chemicky upravována.
 |  | |
