Ventilátory pro dopravu vzdušiny

Kovodružstvo v. d. Strážov patří u nás k předním výrobcům ventilátorů, a to zejména ventilátorů radiálních vysokotlakých. K novým výrobkům strážovského Kovodružstva se v současnosti řadí radiální ventilátory RVI jednostranně sací (viz obr. 1 a 2). Jedná se o ventilátory o velikostech 315, 400, 500, 630 a 800. Tyto ventilátory jsou poháněny elektromotory, přičemž oběžné kolo je nasazeno přímo na čepu (viz obr. 3) nebo letmo na hřídeli (viz obr. 4). Velikost 800 se vyrábí pouze v provedení na přímo.

Obr. 1 Obr. 2

VENTILÁTORY RVI NAPŘÍMO

Velikost
Size
A B C D E F G H J K L M N d p u s Hmotnost*
Weight
315 180 100 250 180 211 302 84 375 257 428 70 294 324 14 2 120 17 35
400 225 110 317 225 260 377 90 465 319 565 82 370 400 14 2 160 35 52
500 280 140 402 280 330 475 107 580 403 730 139 460 490 14 2 200 42 90
630 355 180 498 355 411 586 126 730 496 921 155 580 620 14 3 200 20 200
800 450 225 635 450 528 748 117,5 925 633 932 194 900 960 19 3 160 70 410
* Hmotnost bez motoru/Weight without motor

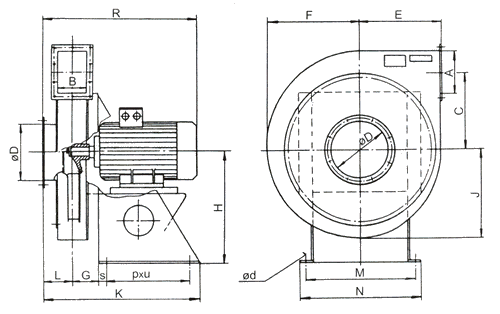

Obr. 3


VENTILÁTORY RVI NA SPOJKU

Velikost
Size
A B C D E F G H J K L M N d p u s Hmotnost*
Weight
315 180 100 250 180 211 302 84 375 257 919 70 294 324 14 4 160 50 58
400 225 110 317 225 260 377 90 465 319 1172 82 370 400 14 6 160 20 90
500 280 140 402 280 330 475 78 580 403 1451
1571
139 460 490 14 3 370 48
108
215
630 355 180 498 355 411 586 99 730 496 1370
1880
155 580 630 14 2, 2 500
700
51
101
320
440
* Hmotnost bez motoru/Weight without motor

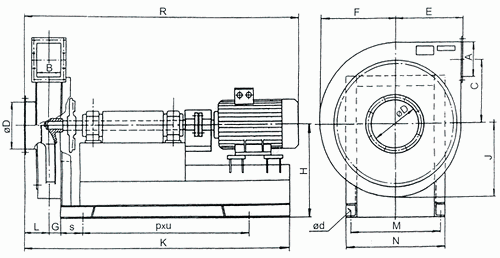

Obr. 4

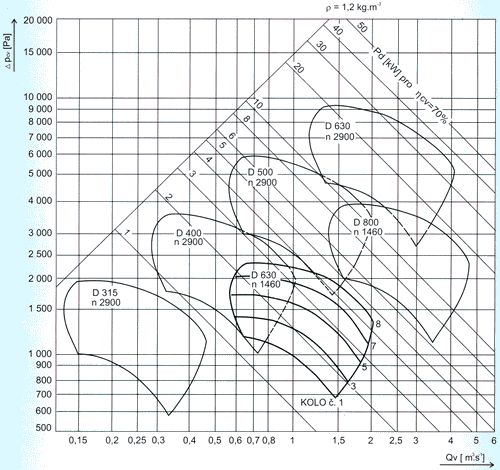

Pro rozšíření výkonu ventilátorů lze u všech velikostí použít více různých oběžných kol. Ventilátory nemají regulaci výkonu. Jejich výkonové oblasti jsou znázorněny na obr. 5. Vyrobeny jsou z plechu a profilového materiálu z oceli tř. 11, odlitky z tvárné litiny, chladicí kotouče z hliníkové slitiny. Spinální skříň je svařovaná, v nejnižším místě odvodněna provrtaným nekrytým otvorem. Ventilátor je spolu s elektromotorem uložen na společném rámu. Ventilátory lze kotvit přímo na betonový základ nebo pružně přes izolátory.

Obr. 5

Ventilátory se používají pro průmyslové účely, dopravu čisté nebo jemným prachem znečištěné vzdušiny. Při teplotě nad +100°C se ložisko ventilátoru chladí chladicím kotoučem nasazeným na hřídel mezi spinální skříň a přední ložisko. Ventilátory nelze použít pro dopravu vzdušin výbušných, s korozívním charakterem, vzdušin obsahujících vláknitý prach a vzdušin s příměsemi, které by mohly způsobit zalepování. Ventilátory nejsou plynotěsné a nelze je proto použít pro dopravu vzdušin škodlivých a zapáchajících.

Ventilátory přímo mohou dopravovat čisté vzdušiny s teplotou -20°C až +70°C. Ventilátory poháněné přes spojku mohou dopravovat vzdušiny bez abrazivních příměsí s teplotou -20°C až +250°C.
