RAUCAD TECHCON 2015 7.2 – nová verze výpočtového programu je tady

RAUCAD TECHCON je moderní grafický výpočtový program pro komplexní vypracování projektové dokumentace TZB ve 2D a 3D. RAUCAD umožňuje načíst půdorys objektu ve formátu DXF a výsledný projekt exportovat zpět do DXF. Součástí všech modulů je automatické vytvoření 3D schématu, rozvinutého řezu a specifikace materiálu s cenovou kalkulací.

Program RAUCAD TECHCON je moderní grafický výpočtový program pro komplexní vypracování projektové dokumentace TZB ve 2D a 3D prostoru. RAUCAD umožňuje načíst půdorys objektu ve formátu DXF a výsledný projekt pak zase exportovat zpět do DXF. Nedílnou součástí všech modulů je automatické vytvoření schématu ve 3D, rozvinutého řezu a specifikace materiálu s cenovou kalkulací.

Program obsahuje 3 moduly:

  • výpočet tepelných ztrát
  • vytápění / chlazení – dimenzování otopného systému a plošného vytápění a chlazení (podlaha-stěna-strop)
  • sanita – výpočet rozvodu teplé a studené vody, cirkulace a vnitřní kanalizace

RAUCAD TECHCON – komplexní vypracování projektu:

  • načtení výkresu ve formátu DXF
  • zpracování dokumentace ve 2D a 3D prostoru
  • automatické vytvoření schématu navrženého systému
  • export vytvořeného výkresu do formátu DXF
  • automatické vytvoření specifikace jednotlivých prvků
  • cenovou kalkulaci
  • bilance výsledků výpočtů
  • export výpočtů a specifikace materiálu do formátu PDF nebo XLS

Všechny tři moduly prošly rozsáhlou modernizací a zde naleznete výčet těch nejdůležitějších inovací:

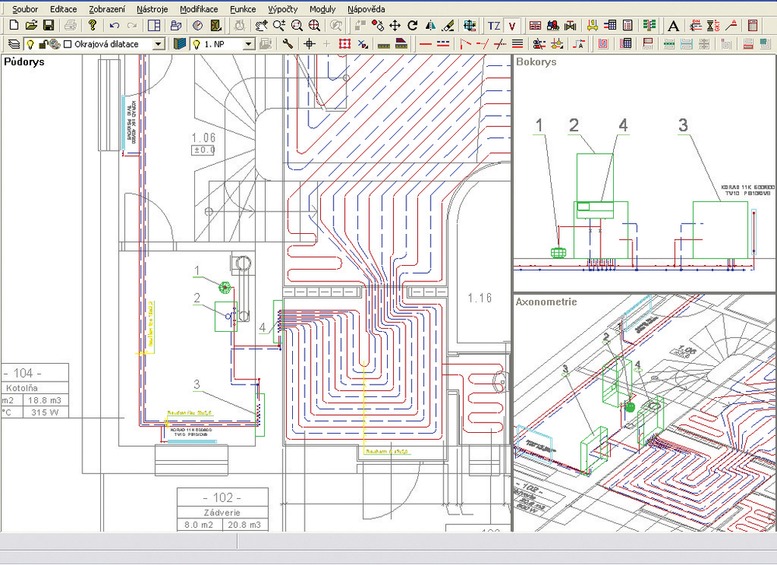

Podlahové, stěnové, stropní vytápění a chlazení

  • nové okno pro návrh plošného vytápění a chlazení zobrazuje všechny místnosti a okruhy v jedné přehledné tabulce vytápění a chlazení
  • možnost výběru z 5 předdefinovaných šablon zobrazení výsledků
  • automatické zálohování a následná obnova okrajových podmínek po vyladění zbytkových dispozičních tlaků
  • posouzení průtoku okruhu zda je v měřitelném rozsahu průtokoměru a upozornění v případě jeho překročení
  • zobrazení rozsahu kv ventilů v okně vlastnosti rozdělovače
  • seznamu místností (v původním okně pro výpočet) přibylo zobrazení přesných hodnot překročených okrajových podmínek
  • aktivní tabulka pro popis rozdělovače: zobrazující napojené místnosti, okruhy, průtoky a nastavení ventilů
  • zapojení spojených místností za sebou do série. Přívod a zpátečku lze vést nezávisle na sobě (nemusí jít vedle sebe)
  • automatické skrytí celých okruhů podlahovky nebo stropu včetně připojovacích potrubí od okruhu po rozdělovač
  • zobrazení radiátorů napojených na rozdělovač ve výpisu bilancí pro plošné vytápění spolu s nastavením ventilů na rozdělovači

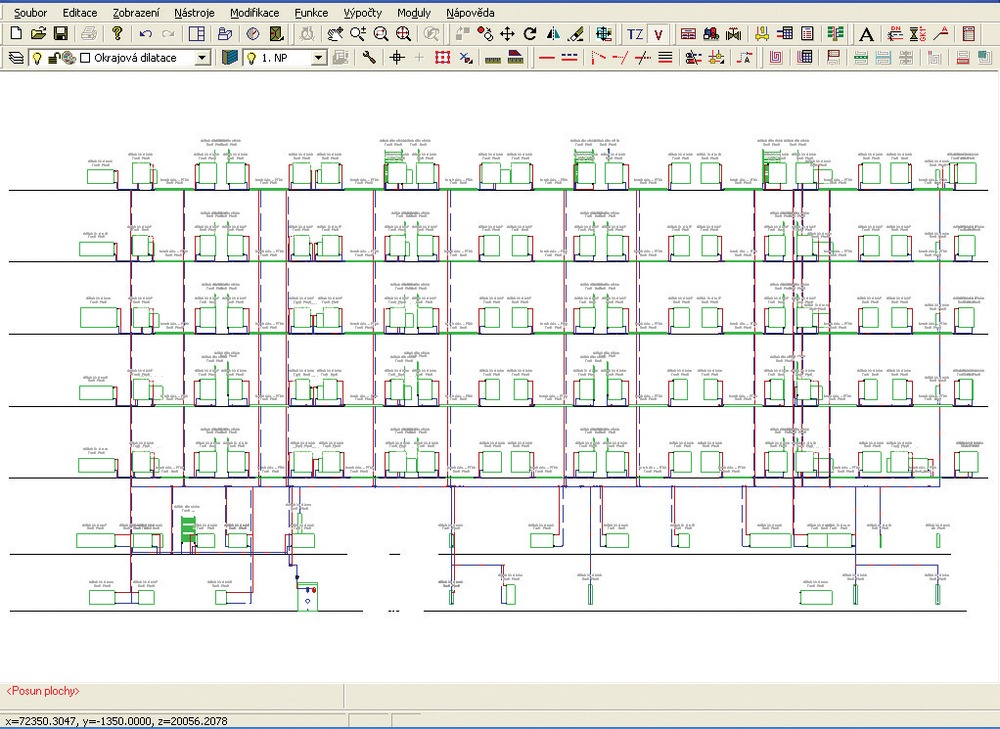

Ústřední vytápění

  • přehlednější zobrazení úseků tlustou čarou
  • zobrazení faktorů současnosti bytových stanic formou grafů
  • zobrazení značky pro kotle, které mají integrované čerpadlo v seznamu kotlů – čerpadlu se posuzuje výtlak při výpočtu
  • posouzení výtlaku kotlového čerpadla při výpočtu – pro všechny značky kotlů
  • zobrazení grafu a pracovního bodu čerpadla v okně Vlastnosti kotle

Všeobecné funkce

  • bodová modifikace entit – volný posun bodů
  • modifikace (posun) více bodů současně – tzv. stretch
  • přidání bodu do trajektorie entity (např. rozdělení potrubí, dilatace apod.)

Sanita

  • možnost změnit směr toku pro kanalizační potrubí (při zjednodušeném kreslení bez spádu aby bylo možné potrubí spojit)
  • vyznačení chybných okruhů a chyb spojení potrubí při výpočtu pro vodovod a kanalizaci


Další informace naleznete na adrese www.rehau.cz/raucad

V případě technické pomoci nebo zaškolení využijte HOTLINE na telefonním čísle: 602 173 459 nebo napište na raucad.cz@rehau.com.

Program RAUCAD si můžete volně stáhnout po kliknutí na tento odkaz
RAUCAD TECHCON 2015 7.2
